HTQJ-9000瓦斯繼電器校驗儀

主要特點是：

3.1 流速測量模擬變壓器內部故障情況，采用壓差法測脈沖流速的原理。

3.2 應用地區范圍更廣，校驗更精確，采用東北、華中、云南的綜合計量基準，可在全國范圍內適用。新設計有兩種誤差修正裝置，使測量精度符合國內外標準校驗臺校驗要求。

3.3 功能更多、應用范圍更廣。功能11種，除具有直接測試QJ
—25、QJ—50、QJ—80、QJ—50W、QJ—80W型繼電器流速、容積、密封等

3.4 本測試儀自動化程度高。采用高性能附彩色觸摸屏，操作簡單，一目了然，操作實驗時除人工配合回油外，實現了測量、參數調整、控制操作、記錄打印全自動化。

3.5 本測試儀技術性能可代替固定式油泵法校驗臺使用，并具有體積小，便于攜帶，滿足現場試驗需要。

3.6HTQJ-9000瓦斯繼電器校驗儀實現了瓦斯繼電保護校驗儀流速、容積、密封試驗等檢驗項目，全部自動測試并打印記錄。

4.主要技術性能

4.1氣體繼電器：

a）流速試驗：0.2~1.6m/s,最小分辨率0.01m/s精度0.5級；

b）容積試驗：0~400ml，最小分辨率5ml，最大誤差≤5%.

c) 密封試驗：0~150Kpa，最小分辨率1 Kpa，精度1.5級，時間20min.

4.2試驗介質：

a) 瓦斯繼電器試驗介質為25#變壓器油；

4.3電源：

AC220v   50HZ，功率240W；

4.4儀器箱：

由于本系列產品的整機集成化程度高，產品共有兩只鋁合金箱組成。

瓦斯繼電器校驗儀：外型尺寸：70×30×60cm,重量35kg；

彩屏觸摸微機測控箱：外型尺寸：51×41×33cm,重量15kg；

5.結構原理：

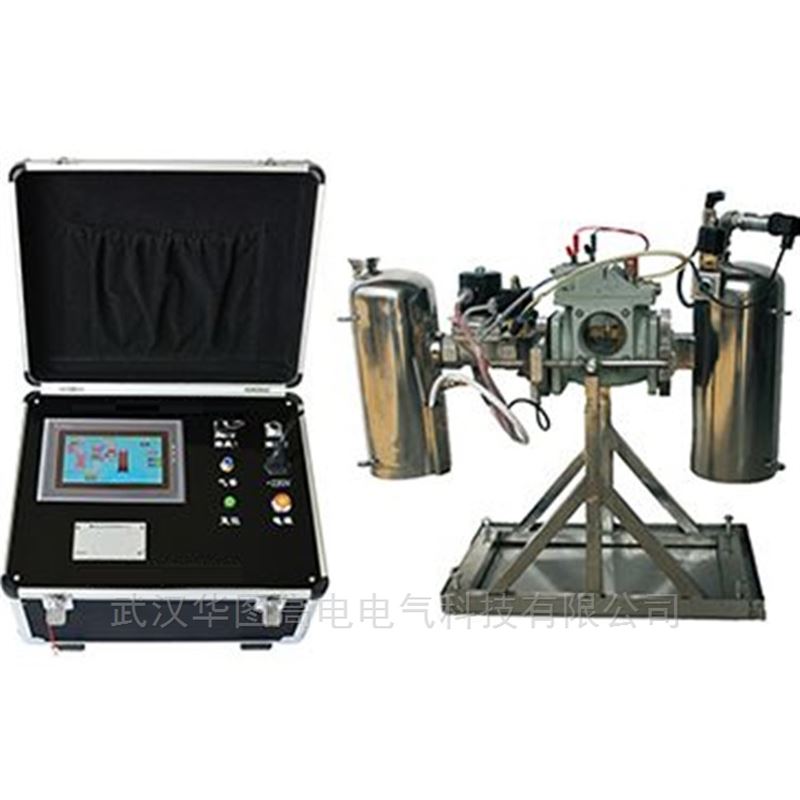

如附圖一、二、三所示：本機由瓦斯繼電保護校驗儀、微機測控箱組成。

由氣體繼電保護校驗儀和微機測控箱組成瓦斯繼電保護校驗儀自動測試儀（圖一）；

氣體繼電保護校驗儀底部設有油盆（圖中未畫出），[可調支架] 20裝在油盆內，支架四角有調整水平的調節螺釘，由[拉桿緊固件]  7、[壓力油筒] 2的組件和[快速閥] 11、[回油筒] 14的組件通過[被試?yán)^電器] 8組成整體，通過拉桿中部的軸承將組裝好的本體支撐在軸承座上，[拉桿] 18上有[雙向定位板] 21的孔和軸承座上的[定位銷] 19構成90°的自動定位，由于兩側重量相近，試驗人員可輕松地將校驗臺旋轉至水平或垂直位置。

[壓力油筒] 2頂部有[進氣閥] 3可通過微型空壓機（圖中示畫出）的[軟管] 24連接。壓力油筒頂部裝有[壓力傳感器] 5和[電磁排氣閥] 6，通過帶插頭的[屏蔽電纜] 與[測控箱] 后板的[傳感器電纜接口] 相接，4，7裝在帶法蘭盤的[壓力油筒] 2的出口處；

[回油筒] 14與帶法蘭盤的[電磁快速閥] 11通過螺紋連接成組件。[電磁快速閥] 11設有[油位開關] 17，法蘭盤靠外側裝有[軟管] 9和[換氣閥] 10，試驗時將軟管與被試?yán)^電器頂蓋上的氣塞連接；法蘭盤靠外側裝有[放油閥] 16，可將繼電器的油通過軟管與[回油筒] 14底部的[容積計量裝置] 15連接。通過電纜與電磁快速閥上安裝的[測量插口] 12連接，再由[電纜] 23與測控箱面板上的[信號插座] 連接。

[微機測控箱] 1內部元件布置采用分類重復屏蔽措施，有效地減少信號干擾。主控、驅動、電源三塊板平行組裝插入箱內，通過插口接頭與箱體其他元件連接以方便檢驗維修。采用7寸LCD真彩顯示，以滿足流速、容積、壓力顯示要求。
